Mögliche Fehlerquellen

Achtung:     Diese Anleitung ist für einen qualifizierten                               KFZ- Mechaniker entworfen! Die Überprüfung der Fehler, sollte                    nur von qualifiziertem Fachpersonal ausgeführt werden.

Demontage des Helmfachs:

Klappen sie die Sitzbank nach Vorne.  Nun sehen sie das Helmfach. Dieses ist mit 2  Schrauben und 2 Muttern am Rahmen befestigt. Bitte entfernen sie diese.

Anschließend sehen sie zwei der drei möglichen Fehlerquellen. Dem Benzinfilter und die Zündspule.

Wenn sie auf der Auspuffseite des Rollers stehen und hinein schauen sehen sie auf der Rahmenseite über der Variomatik den Benzinfilter.

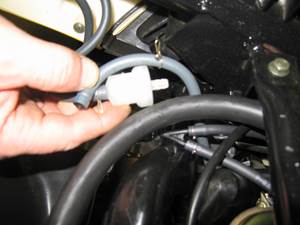

Dieser hat oft wie auf diesem Bild zu sehen ist einen Knick. Dieser Knick verhindert, dass durch den Schlauch Benzin fliest. Deshalb muss dieser gekürzt werden.

Hierzu lösen sie die Klammer auf der Seite auf der der Knick ist. Schieben sie die Klammer weiter über den Schlauch.

Ziehen sie den Schlauch vom Filter ab und halten ihn so hin, dass er schön straff aber nicht unter Spannung hängt.

Nun schneiden sie das überflüssige Schlauchteil mit einem Seidenschneider ab.

Stülpen sie jetzt den Schlauch wieder über den Filter und befestigen ihn mit der Klammer. Anschließend befestigen sie den Benzinfilter mit zwei Kabelbindern an dem dicken Schlauch, der am Benzinfilter vorbei verläuft. Die Kabelbinder aber nicht zu fest anziehen nur so, dass der Benzinfilter fest sitzt und sich nicht mehr lösen kann.

Zündspule:

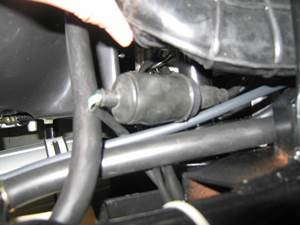

Die nächste Fehlerquelle ist die Zündspule. Diese befindet sich auf der entgegengesetzten Seite des Benzinfilters.

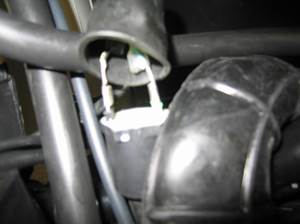

Von dieser ziehen sie bitte die Schutzhülle vorsichtig ab und kontrollieren, ob die Kabelschuhe fest

auf der Zündspule sitzen. Sollte das nicht der Fall sein, können sie diese mit einer Zange leicht quetschen, so dass diese besser Sitzen.

Anschleißend stülpen sie vorsichtig (das die Kabelschuhe nicht wieder von den Kontakten rutschen) die Schutzhülle über die Zündspule.

Bitte stülpen sie diese so weit wie möglich über die Zündspule, da diese Hülle auch die Kabelschuhe an die Zündspule drückt und ihnen besseren Halt gibt.

Tankgeber:

Die dritte Fehlerquelle ist die Füllstandsanzeige des Benzintanks. Bitte überprüfen sie diese bevor sie den Tank befüllt haben.

Bitte drehen sie den Schlüssel nach Rechts, so dass die Zündung aktiv ist.

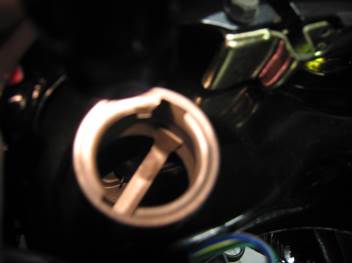

Dann drehen sie den Tankdeckel heraus. Wenn sie nun mit einer Taschenlampe in den Tank leuchten sehen sie auf dem Boden den Schwimmer liegen.

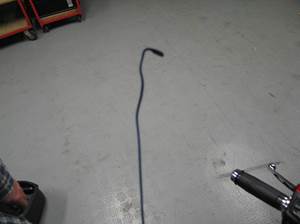

Als nächstes benötigen sie ein Stück Draht mit einem kleinen Haken daran.

Führen sie diesen Draht in den Tank ein und hängen sie den Haken an dem Schwimmer wie folgt ein.

Den Haken vor dem Schwimmkörper an dem kleinen Metall-Stab einhängen und diesen nach oben ziehen. (Hier an einem ausgebauten Schwimmer zu sehen). Nun sollte bei eingeschalteter Zündung die Tankanzeige im Tacho nach oben gehen. (Dies dauert manchmal ein wenig, da an der Tanknadel ein kleiner Tropfen Öl hängt. Dieser Öltropfen löst sich aber und die Nadel sollte nach oben ausschlagen. (Bitte schauen sie falls die Tanknadel nicht ausschlägt ob der Draht noch am Schwimmer eingehängt ist und nicht abgerutscht ist.)

Wir wünschen ihnen viel Spaß und gute Fahrt mit ihrem HSUN Roller.
